隨著工業清洗越來越被人們所重視，工業用高壓清洗機得以在工業清洗領域廣泛推廣應用。目前已經成為工業清洗領域的首選清洗設備，并且逐漸向系統化和自動化進行演變。通過對高壓水發生設備進行遠程控制，即可實現高壓水射流清洗的自動化，而遠程自動控制調壓溢流閥是保證和實現這一運行的重要調節機構。以下主要介紹遠程自動控制調壓溢流閥的結構設計。

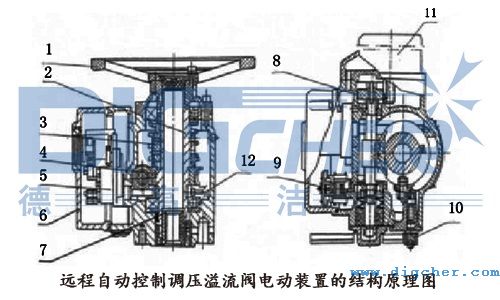

1、手輪 2、輸出軸 3、離合器 4、蝸輪渦桿 5、行程控制器 6、電器箱蓋 7、閥桿螺母 8、齒輪 9、力矩控制器 10、手電動切換 11、電機 12、箱體



如圖所示，電機通過齒輪驅動蝸輪蝸桿，蝸輪蝸桿驅動閥桿螺母旋轉，至此將電機的旋轉運動轉化為閥桿的直線運動。







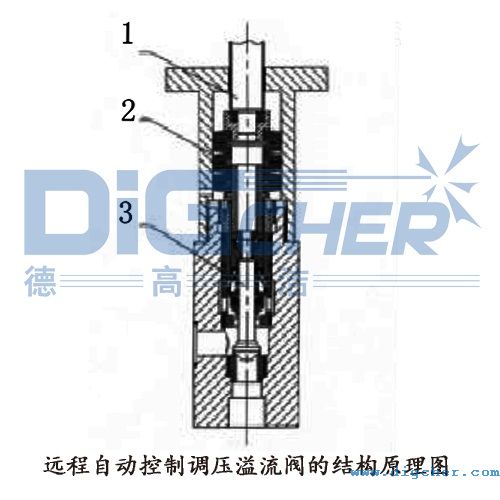

1、閥桿 2、碟簧 3、溢流閥桿座



如圖所示，閥桿向下運動壓縮碟簧，將閥桿的直線運動位移轉換為碟簧的壓力，碟簧再將該壓力傳遞給溢流閥桿座，之后關閉溢流閥桿和閥座組成的溢流水路，通過控制閥桿的直線運動位移，就可以控制高壓水的溢流量，從而控制高壓清洗機的輸出壓力。
